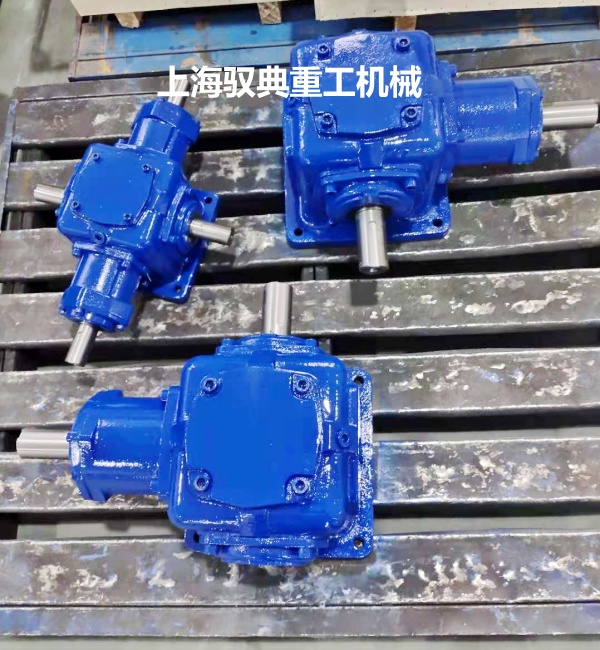

全稱T系列螺旋錐齒輪轉向箱，這個系列的產品的標準化和多樣化，給我們的選型帶來的諸多方便，因為有多種多樣的軸配置形式供我們選擇，但是正因為太多，給不了解的朋友帶來了困擾，不知道改怎么選擇，那上海馭典重工著重為朋友們介紹一下轉向箱軸配置怎么區分？

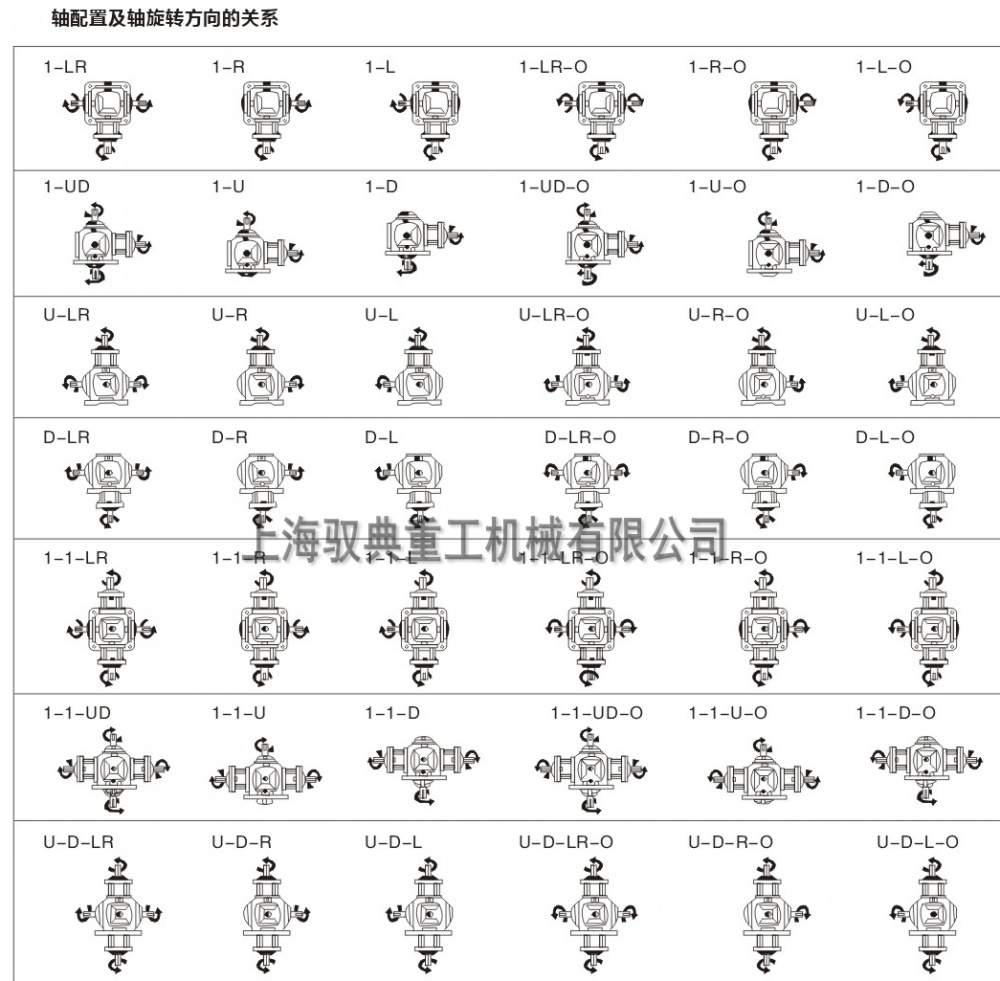

在介紹這個位置之前，我們首先看一張圖，這張圖概括了T系列轉向箱的各種軸配置形式，如下圖：
通過上圖，我們可以看到，確實產品多樣化，但是這么多的軸配置形式，我們該怎么區分呢？這些字母看到就心煩意亂了，怎么去理解呢？且聽馭典為您一一道來。
我們通過舉例說明，來理解：
我們看到1-L與1-R，他們的出軸方向是不一樣的，那怎么理解呢？
L代表的意思是Left，即：左。R代表的意思是Right，即：右。所以自上往下俯視，1-L的輸出軸在左側，1-R輸出軸在右側。1-LR，就是左右兩邊都有輸出軸。
再來看：1-L-O與1-R-O或1-LR-O呢，通過觀察上面的軸配置圖，我們會發現后面帶-O的，與不帶O的相比，形狀沒有區別，但是呢箱體里面的錐齒輪方向是相反的，這樣就導致了，輸出軸的旋轉方向相反，所以結果就是：-O的與不帶O的相比，輸出軸的旋轉方向是相反的。
這么理解，是不是很容易就發現了其中的規律，那還有嗎？U代表輸出軸在上面，D代表輸出軸在下面，在綜合上圖來看，是不是已經懂了？
在圖的下面，我們又發現了不懂的，我們明白了1-L，卻不明白1-1-L，1-1-L比1-L多了一個1，又不懂了，其實這個1就是代表多了一個輸入軸，是不是發現，多了一個長脖子的軸呢？當然這里說的輸入軸，并不是一定的輸入，在實際使用時，也可以當做輸出使用，靈活運用即可，不用糾結是輸入還是輸出，在行業規則里，默認把長的那個軸說成是輸入軸。
通過以上馭典重工為您介紹的T系列錐齒輪轉向箱軸配置怎么區分，您是不是懂了呢？對這些字母都有了清晰的認識，是否對您的選型有幫助呢？作為專業的生產廠家，大家遇到此類問題，一定記得咨詢我們哦。
